车间局部整体通风工艺描述:

对车间内焊接区域采用分层置换通风方式处理焊接烟尘,上方布置排风管道,管道上安装排风百叶,两侧带支管和排风口;下方布置送风管道,管道上安装送风筒。室外空气经送风机组内的过滤器过滤后被送入车间,生产过程中产生的焊烟、粉尘在人体温度、焊接温度产生的热上升气流和送风气流的共同作用下上升到一定高度,被排风百叶吸收进入排风管道,焊烟、粉尘经静电除尘器处理后排出室外。空调机组放置在墙外位置。

工艺效果图:

厂房局部整体通风系统

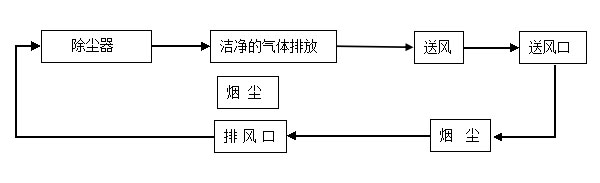

工艺流程图:


目标任务:

1.使车间内有害物质的浓度远低于国家强制性标准《工业企业设计卫生标准GBZ1-2002》《工作场所有害因素职业接触界限值》所规定的车间空气中烟尘卫生标准。确保作业现场环境美观,空气清新,打造健康生产理念;
2.确保烟尘净化系统持续稳定运行,操作简便,设备完好率高,故障率低;
3.确保整体设计优化、合理、简洁、美观;
4.确保能耗低、物耗少;运行费用少,管理成本低。
5.充分考虑方案合理性,节约型,可行性和规范性.
6.使车间内有害污染物的浓度小于国家强制性标准和《工作场所有害因素职业接触界限值》所规定的车间粉尘最高允许浓度10mg/m3)。

设计依据:



1.《采暖通风与空气调节设计规范》GB50019-2003
2.《通风与空调工程施工质量验收规范》GB50243-2002
3.《洁净厂房设计规范》GB50073-2001
4.《工作场所有害因素职业接触界限》GBZ2-2002
5.《工作场所有害因素职业接触限值?第1部分:化学有害因素》GBZ2.1-2007
6.《工业企业厂界噪声标准》GB12348-90
7.《低压配电设计规范》GB50054-95
8.《环境空气质量标准》GB3095-1996
9.《工业企业设计卫生标准GBZ1-2002》
10.《工业建筑照明标准值(GB50034-2004)》
11.《工作场所有害因素职业接触限值? 第2部分:物理因素》GBZ2.2-2007
12.《建筑设备施工安装图集》(91SB-1-6)
